Обзор материнской платы GIGABYTE GA-M720-US3

Компания GIGABYTE старается стать лидером и разрабатывает передовые образцы техники и новые технологии, призванные обеспечить продукции компании конкурентоспособность. Тем более приятно, что это находит отражение и в бюджетном сегменте товаров. В данном обзоре мы подробно рассмотрим новую материнскую плату форм-фактора ATX – GA-M720-US3. Плата построена на новом чипсете nForce 720D и предназначена для совместного использования с широким спектром процессоров компании AMD под процессорный разъем Socket AM2+ /АМ2. В этой модели применены такие передовые технологии как: Easy Energy Saver, призванная заметно снизить энергозатраты пользователя, и Ultra Durable 3, обеспечивающая существенное снижение рабочей температуры компьютера, повышение энергоэффективности и улучшение стабильности работы системы в условиях разгона. Также при создании этой материнской платы применена запатентованная и отлично зарекомендовавшая себя технология Dual BIOS. В дополнение ко всему плата оснащена современным набором программных инструментов для мониторинга и разгона — EasyTune 6.

Спецификация материнской платы GIGABYTE GA- M720- US3:

NVIDIA nForce 720D

AM2+ / AM2 поддерживаемые процессоры: AMD Phenom FX / AMD Phenom X4 / AMD Phenom X3 / AMD Athlon X2 / AMD Athlon / AMD Sempron X2 / AMD Sempron

Частота системной шины HyperTransport

Двухканальная архитектура памяти
4 x 1.8V DDR2 DIMM слота с поддержкой до 16 Гб памяти
DDR2 1200/1066/800/667 МГц

1 x PCI Express x16 (PCI Express x16 соответствует PCI Express 2.0)
2 слота PCIe x1
4 x PCI

Встроено в чипсет:
6 x SATA 3Gb/s , поддержка RAID-массивов уровней RAID 0, 1, 0+1, 5

Сетевой контроллер Realtek RTL8111C 10/100/1000 МБит/сек

Texas Instrument TSB43AB23, 2 разъема на задней панели и 1 разъем на материнской плате.

8-канальный HDA кодек Realtek ALC888

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Пассивная система охлаждения, состоящая из алюминиевого радиатора
Увеличенный в два раза удельный вес меди в каждом слое платы для перераспределения тепла по технологии Ultra Durable 3

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 х вентилятора блока питания

Разъемы задней панели

1 x COM
1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x RJ45 LAN
1 x SPDIF out (коаксиальный)
1 x SPDIF выход (оптический)
2 x IEEE 1394a
6 аудио разъемов
8 x USB 2.0/1.1

Внутренние разъемы ввода/вывода

24-контактный ATX
4-контактный ATX 12V
1 x CD in
1 x CI разъем
1 x COM
Разъем для вентилятора CPU
1 x FDD
Разъем для фронтального динамика
Разъем для фронтальной аудио панели
1 x IDE
1 x IEEE 1394a
Разъем для вентилятора блока питания
1 разъем для power LED
1 x SPDIF out
2 разъема питания корпусных вентиляторов
2 x USB 2.0/1.1
6 x SATA 3Gb/s

2 x 8 МБит ПЗУ, с поддержкой технологии DualBIOS
Лицензионный AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т.д.
Программный пакет EasyTune 6

Контроль за состоянием системы

Контроль температуры CPU
Cообщение о неисправности вентилятора CPU / системного вентилятора
Контроль скорости вращения CPU/Системного вентилятора
Определение скорости вращения вентиляторов CPU / Системного
Определение температуры CPU / Системы
Определение напряжения питания

Технологии уменьшения шума охлаждающей системы

AMD Cool ‘n’ Quiet, CPU/System Smart Fan (динамическая программная регулировка частоты вращения вентилятора)

Ultra Durable 3
Easy Energy Saver
@BIOS™
Поддержка Download Center
Q-Flash™
Поддержка EasyTune
Virtual Dual BIOS
Xpress™ Install
Xpress™ Recovery 2

Новую версию BIOS и драйвера можно скачать с страницы поддержки.

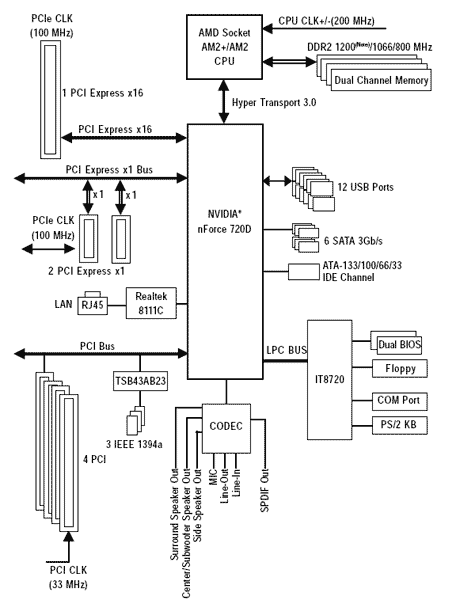

Основой платы является чипсет NVIDIA nForce 720D, он обеспечивает и координирует работу всех элементов материнской платы. Чипсет поддерживает работу шин Hyper Transport 3.0 и PCI Express 2.0. Это позволяет ему работать с процессорами AMD Phenom FX, AMD Phenom X4, AMD Phenom X3, AMD Athlon X2, AMD Athlon, AMD Sempron X2, AMD Sempron и современными графическими ускорителями. Дополнительные контроллеры оборудования представлены следующими чипами:

• LAN – Realtek RTL8111C обеспечивает работу сети со скоростями 10/100/1000 МБит/сек;
• IEEE 1394 – Texas Instruments TSB43AB23;
• Audio – Realtek ALC888;
• Порты ввода/вывода, Dual BIOS, Floppy и аппаратный мониторинг компонентов системы – ITE IT8720.

Материнская плата GA-M720-US3 упакована в картонную коробку серого цвета с качественной цветной полиграфией. На коробке указаны все поддерживаемые платой технологии, поддерживаемые типы процессоров, тип процессорного разъема, тип поддерживаемой памяти и версия применяемой шины Hyper Transport. Также на коробке присутствует логотип Certified for Windows Vista. Габариты коробки 325х267 мм.

На обратной стороне упаковки указана информация по поддерживаемым платой технологиям и комплектному программному обеспечению.

Комплектация платы отличается аскетизмом – есть только самый необходимый минимум. В коробке с GIGABYTE GA-M720-US3 вы можете найти:

• Руководство пользователя материнской платы;
• Руководство по установке и подключению платы;
• DVD с драйверами и дополнительными утилитами;
• Один IDE кабель;
• Один FDD кабель;
• Два SATA кабеля;
• Заглушка на заднюю панель корпуса с цветовой маркировкой разьемов платы.

Компоновка материнской платы GA-M720-US3 не имеет серьезных недочетов. Почти все разъемы, кроме ATV12V, расположены достаточно удобно по краям платы и не вызывают никаких трудностей в процессе сборки системного блока. Не полюбившееся некоторым пользователям расположение разъемов SATA параллельно поверхности платы в этой модели исправлено, и разъемы установлены обычным образом. Правда, расположены они в непривычном месте, что обеспечило свободный доступ к защелкам модулей памяти. А вот параллельное расположение разъема IDE как раз отлично себя оправдывает, так как позволяет осуществить подключение накопителя без извлечения графического ускорителя, при условии, что шлейф подключен заранее.

Среди недостатков компоновки можно отметить то, что при использовании графического ускорителя с крупногабаритной системой охлаждения будет перекрыт доступ к ближайшему слоту PCI, также расположение и конфигурация радиатора южного моста может вызвать проблемы с установкой плат в слоты PCIE x1.

Система питания материнской платы построена с применением контроллера ISL6324, который управляет четырьмя фазами для питания ядра процессора и одной дополнительной фазой для питания северного моста процессора AMD. В схеме питания применены полимерные конденсаторы, полевые транзисторы K3919 и дроссели с ферромагнитным сердечником.

Охлаждение чипсета производится с помощью алюминиевого радиатора, который украшен логотипом компании.

Материнская плата GIGABYTE GA-M720-US3 оснащена шестью портами SATA, с помощью которых возможна работа накопителей в обычном режиме и построение RAID-массивов уровней 0, 1, 0+1, 5. Кроме того, плата оснащена двенадцатью портами USB, 4 из которых являются внутренними, а так же портами COM, FDD, IDE и IEEE 1394.

Работа системы Dual BIOS, портов COM, FDD и PS/2, а также системы мониторинга параметров платы обеспечивается контроллером IT 8720F.

Звуковая подсистема платы GIGABYTE GA-M720-US3 построена на 8-канальном звуковом HDA-кодеке Realtek ALC888.

Взаимодействие по сетевому интерфейсу материнская плата GA-M720-US3 осуществляет с помощью установленного на ней контроллера Realtek RTL8111C, поддерживающего скоростные режимы 10/100/1000 МБит/с.

Работу двух внешних и одного внутреннего порта скоростной последовательной шины IEEE 1394 обеспечивается контроллером Texas Instruments TSB43AB23. Внутренний порт шины IEEE 1394 имеет голубой цвет и снабжен защитной заглушкой.

Материнская плата GIGABYTE GA-M720-US3 имеет четыре разъема для подключения вентиляторов. Два 4-контактных разъема предназначены для подключения вентилятора процессора и корпусного вентилятора. Два 3-контактных разъема используются для подключения второго корпусного вентилятора и вентилятора блока питания. Все разъемы обеспечивают контроль скорости вращения подключенных вентиляторов.

Задняя панель материнской платы GIGABYTE GA-M720-US3 содержит следующие порты ввода/вывода: два PS/2 для подключения клавиатуры и манипулятора «мышь», 8 портов USB, S/PDIF — оптический и коаксиальный, два порта IEEE 1394a (4-контактный и 6-контактный), порт LAN c разъемом RJ-45, который снабжен двумя светодиодными индикаторами режимов работы, и шесть разъемов mini-jack 3,5 мм для подключения многоканальной звуковой подсистемы.

Кроме того, материнская плата GA-M720-US3 имеет одну приятную конструктивную особенность в виде установленной с обратной стороны платы металлической планки жесткости к которой, сквозь отверстия в плате, крепится пластиковая рамка крепления вентилятора процессора. Планка обеспечивает изгибную жесткость материнской платы в области процессорного разъема. Это очень важно, так как в настоящее время крепеж некоторых вентиляторов имеет избыточную жесткость и может вызвать деформацию рамки, а через нее и материнской платы.

BIOS материнской платы GIGABYTE GA-M720-US3 создан с применением кода компании AWARD. BIOS имеет богатый набор настроек, который будет полезен заядлому оверклокеру. Весь набор параметров для разгона сосредоточен в разделе MB Intelligent Tweaker (M.I.T).

Основные параметры BIOS, касающиеся разгона и тонкой настройки материнской платы GA-M720-US3, сгруппированы в таблице:
