Создание SSH-туннелей с помощью PuTTY

В данной статье будет описано как строить SSH–туннели с помощью PuTTY.

1. Локальный проброс порта

Рассмотрим следующую ситуацию. Мы находимся внутри корпоративной сети, у нашего компьютера адрес 192.168.0.2, доступ во внешний мир полностью закрыт (то есть никакого NAT–а, proxy и т.п.). Влиять на политику ограничения доступа у нас возможности нет, но зато есть SSH–доступ на один из серверов с маршрутизируемым IP–адресом, который доступен из Интернета. Внутренний адрес этого сервера, пусть будет для примера 192.168.0.3. Структура сети изображена на рисунке:

Предположим, что нам очень нужно подключиться, к примеру, по SSH на некоторый удалённый сервер с IP–адресом 212.212.212.212 где–то далеко в Интернет. Для этого запускаем PuTTY, создаём SSH–подключение к серверу 192.168.0.3 (далее по тексту SSH–сессия 1), идём в пункт Tunnels:

и указываем, что локальный порт 2222 нашего компьютера должен быть поставлен в соответствие порту 22 на сервере с IP–адресом 212.212.212.212. Далее жмём кнопку «Open», авторизуемся на сервере 192.168.0.3. Затем создаём ещё одно подключение (далее по тексту SSH–сессия 2), но уже на localhost, порт 2222 и жмём кнопку «Open»:

В результате SSH–сессия 2 будет туннелироваться (т.е. будет установлена внутри ранее установленной SSH–сессии 1). Для удалённого сервера 212.212.212.212 всё будет выглядеть так, как будто к нему подключается 111.111.111.111:

2. Удалённый проброс порта

В этом случае подключение внутри SSH–туннеля устанавливается в другую сторону — от удалённого сервера на наш локальный компьютер. Может быть полезно, если требуется открыть доступ к локальным сервисам нашего компьютера. Рассмотрим ту же сеть, что и в пункте 1, но для простоты предположим, что теперь у нас есть NAT:

Здесь уже у нас есть возможность подключаться через SSH напрямую к 212.212.212.212 благодаря наличию NAT–а. А вот 212.212.212.212 подключиться на 192.168.0.2 без специальных ухищрений, понятное дело, не сможет, т.к. 192.168.0.2 не подключён к Интернет непосредственно. Предположим, что пользователю, сидящему под X–ами на 212.212.212.212 нужно через remote desktop попасть на наш компьютер 192.168.0.2. Для этого в SSH–сеансе подключения с 192.168.0.2 на 212.212.212.212 нужно изменить настройки в разделе Tunnels следующим образом:

В результате после успешной авторизации на 212.212.212.212 можно увидеть следующее:

То есть sshd ожидает подключений на TCP–порт 3333, которые затем по SSH–туннелю будут перенаправлены на 192.168.0.2 порт 3389. И юзер сидящий за 212.212.212.212 сможет с помощью rdesktop увидеть наш рабочий стол:

3. Socks–proxy

В этом случае мы можем использовать сервер с SSH–демоном как промежуточный (proxy). Схема сети как в случае #1 (без NAT и штатных прокси):

Чтобы заставить PuTTY исполнять роль socks–прокси, нужно параметры SSH–сессии с 192.168.0.2 на 192.168.0.3 изменить следующим образом:

В результате после успешной авторизации со стороны клиента можно будет наблюдать следующее:

То есть putty, выполняющийся с PID–ом 2392, начинает слушать порт 1080, ожидая подключений. Далее бёрем любое приложение, умеющее работать с SOCKS–прокси, например Firefox, и указываем ему использовать наш прокси:

Теперь все запросы от браузера будут проходить через сервер 192.168.0.3. В логах веб–сайтов, по которым мы таким образом будем ходить, будет отображаться внешний IP–адрес нашего сервера — 111.111.111.111.

P.S. Из help–файла Putty 0.58:

Question A.10.3: What does «PuTTY» mean?

It’s the name of a popular SSH and Telnet client. Any other meaning is in the eye of the beholder. It’s been rumoured that «PuTTY» is the antonym of «getty», or that it’s the stuff that makes your Windows useful… 🙂

Как настроить (создать) SSH-туннель с помощью PuTTY в Windows

/ author 0 Comments —>

Создание (настройка) SSH-туннеля в PuTTY (Windows)

1. Арендуем дешёвый VPS/VDS у Inferno Solutions в Германии или Нидерландах за 5 USD/мес.
2. Создаём сессию в PuTTY со следующими параметрами:

Host Name (or IP address) — IP адрес вашего VPS/VDS сервера;
Port — 22;
Saved Session — «ssh tunnel»;
После чего нажимаем «Save».
Переходим на вкладку Connection — SSH — Tunnels и вводим дополнительные параметры для туннеля:

Возвращаемся на вкладку Session и сохраняем настройки

Подключаемся к нашему серверу:

Использование SSH-туннеля в качестве прокси в Google Chrome / Vivaldi / Яндекс.Браузере

1. Заходим в настройки Google Chrome и переходим в раздел «Система». В этом разделе нажимаем на «Настройки прокси-сервера»:

В открывшемся окне нажимаем на «Настройка сети»:

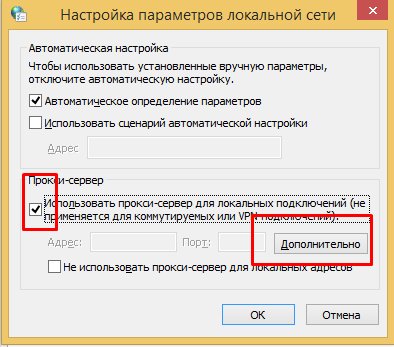

Ставим галочку «Использовать прокси-сервер для локальных подключений…» и нажимаем на «Дополнительно»:

В поле «4. Socks. Адрес прокси-сервера.» вводим «127.0.0.1». В поле «Порт» вводим «8085» и нажимаем «ОК»:

SSH Tunneling With PuTTY

Troubleshooting

Problem

This document provides information about how to configure a PuTTY session for tunneling Telnet traffic.

Resolving The Problem

To configure a PuTTY session for tunneling Telnet traffic, do the following:

Open PuTTY.EXE, configure your host name, and select SSH for port.
2	Type the name you wish to use for the saved connection. In this example it is my.test.server. Do not save this yet; we have to configure the ports for tunneling.
3	Click on the path to reach Tunnels (Connection > SSH >Tunnels):
4	In the Port forwarding section, the Source Port is the source TCP/IP address you want assigned to your local host connection. The Destination is the connection on your remote SSH machine. localhost:23 will get you a Telnet connection. Select both Local ports accept connections from other hosts and Remote ports do the same.
5	Click the Add button to place your tunnel configuration in the Forwarded ports window.
6	In the left pane, click on Session to bring up the following window. Click on the Save button:
7	Now you can launch your session and sign in to the secure shell. After you are signed in, you must leave this window open to keep your tunnel active.

8	Open IBM Personal Communications. Configure a new connection and use the parameters below:
9	Click on Communications, and connect. You should get the remote sign on screen of the system you are tunneling to.

You can tunnel multiple ports if you like; however, all require that the PuTTY secure shell connection stays active for data to pass over the tunnel to the remote server.

The steps above are represented as the following command on a UNIX system:

ssh -L50000:localhost:23 my.test.server.com

The steps above are represented as the following command on the QP2TERM/QP2SHELL/QSH command line:

PuTTY: делаем Windows полезным

В данной статье будет описано как строить SSH-туннели с помощью PuTTY.

1. Локальный проброс порта

Рассмотрим следующую ситуацию. Мы находимся внутри корпоративной сети, у нашего компьютера адрес 192.168.0.2, доступ во внешний мир полностью закрыт (то есть никакого NAT-а, proxy и т.п.). Влиять на политику ограничения доступа у нас возможности нет, но зато есть SSH-доступ на один из серверов с маршрутизируемым IP-адресом, который доступен из Интернет. Внутренний адрес этого сервера, пусть будет для примера 192.168.0.3. Структура сети изображена на рисунке:

Предположим, что нам очень нужно подключиться, к примеру, по SSH на некоторый удалённый сервер с IP-адресом 212.212.212.212 где-то далеко в Интернет. Для этого запускаем PuTTY, создаём SSH-подключение к серверу 192.168.0.3 (далее по тексту SSH-сессия 1), идем в пункт Tunnels:

и указываем, что локальный порт 2222 нашего компьютера должен быть поставлен в соответствие порту 22 на сервере с IP-адресом 212.212.212.212. Далее жмем кнопку «Open», авторизуемся на сервере 192.168.0.3. Затем создаём ещё одно подключение (далее по тексту SSH-сессия 2), но уже на localhost, порт 2222 и жмём кнопку «Open»:

В результате SSH-сессия 2 будет туннелироваться (т.е. будет установлена внутри ранее установленной SSH-сессии 1). Для удалённого сервера 212.212.212.212 всё будет выглядеть так, как будто к нему подключается 111.111.111.111:

2. Удалённый проброс порта

В этом случае подключение внутри SSH-туннеля устанавливается в другую сторону – от удаленного сервера на наш локальный компьютер. Может быть полезно, если требуется открыть доступ к локальным сервисам нашего компьютера. Рассмотрим ту же сеть, что и в пункте 1, но для простоты предположим, что теперь у нас есть NAT:

Здесь уже у нас есть возможность подключаться через SSH напрямую к 212.212.212.212 благодаря наличию NAT-а. А вот 212.212.212.212 подключиться на 192.168.0.2 без специальных ухищрений, понятное дело, не сможет, т.к. 192.168.0.2 не подключен к Интернет непосредственно. Предположим, что пользователю, сидящему под X-ами на 212.212.212.212 нужно через remote desktop попасть на наш компьютер 192.168.0.2. Для этого в SSH-сеансе подключения с 192.168.0.2 на 212.212.212.212 нужно изменить настройки в разделе Tunnels следующим образом:

В результате после успешной авторизации на 212.212.212.212 можно увидеть следующее:

То есть sshd ожидает подключений на TCP-порт 3333, которые затем по SSH-туннелю будут перенаправлены на 192.168.0.2 порт 3389. И юзер сидящий за 212.212.212.212 сможет с помощью rdesktop увидеть наш рабочий стол:

3. Socks-proxy

В этом случае мы можем использовать сервер с SSH-демоном как промежуточный (proxy). Схема сети как в случае #1 (без NAT и штатных прокси):

Чтобы заставить PuTTY испольнять роль socks-прокси, нужно параметры SSH-сессии с 192.168.0.2 на 192.168.0.3 изменить следующим образом:
В результате после успешной авторизации со стороны клиента можно будет наблюдать следующее:

То есть putty, выполняющийся с PID-ом 2392, начинает слушать порт 1080, ожидая подключений. Далее берем любое приложение, умеющее работать с SOCKS-прокси, например Firefox, и указываем ему использовать наш прокси:
Теперь все запросы от броузера будут проходить через сервер 192.168.0.3. В логах веб-сайтов, по которым мы таким образом будем ходить, будет отображаться внешний IP-адрес нашего сервера — 111.111.111.111.

P.S. Из help-файла Putty 0.58:
Question A.10.3: What does ‘PuTTY’ mean?
It’s the name of a popular SSH and Telnet client. Any other meaning is in the eye of the beholder. It’s been rumoured that ‘PuTTY’ is the antonym of ‘getty’, or that it’s the stuff that makes your Windows useful. 🙂

P.P.S. Другой способ туннелирования трафика описан в заметке Разворачивание трафика на основе policy routing. Весьма рекомендую к прочтению.
